Klient
Unibet Arena, Tallinn – Eesti suurim siseareen, kus toimuvad kontserdid, spordivõistlused ja konverentsid tuhandetele külastajatele korraga.
Eesti · Ürituspaigad & ärihooned
Vesi ja elekter, ürituse kaupa.
Unibet Arena – Eesti suurim siseareen – viib oma vee- ja elektriarvestid ühte hoonesisesesse wM-Bus võrku, mida Divako loeb iga 15 minuti järel. Kaks nädalat pärast esimeste arvestite käivitamist osutasid andmed võimalikele leketele ja esimene parandus oli juba tehtud. Eesmärk: teada täpselt, mida iga kontsert, mäng ja konverents tarbib.
15 min
lugemisintervall · nii veel kui elektril
20+
Apator Ultrimis NEO veearvestit, lisandub veel
2 nädalat
esimestest näitudest esimeste võimalike leketeni
Lühidalt
Kasutuselevõtu ülesehitus
Üks raadiovõrk ühes hoones, mis kannab iga arvestitüüpi, mille areen lisab – üks tehnoloogia korraga.
Võrk
wM-Bus üle kogu hoone – kaks võrgutoitel Lobaro wM-Bus lüüsi NB-IoT ühendusega näevad iga arvestit, ilma kaabelduseta ja ilma sõltuvuseta areeni IT-võrgust.
Arvestid
20+ Apator Ultrimis NEO ultraheli-veearvestit ning areeni elektriarvestid, mis saadavad OMS-telegramme üle wM-Bus võrgu turvarežiimis 5 – kõik dekodeerib Divako seadmeteek.
Andmed
15-minutilised näidud veel ja elektril, lekke- ja anomaaliahoiatused ning järgmise mõõtmena ürituste kalender – tarbimine kontserdi, mängu ja konverentsi kaupa.
Väljakutse
Hoone, mis elab ürituste rütmis, kuid mille tarbimist loetakse kord kuus.
Areeni tarbimine ei sarnane tavapärase kontorihoone omaga. Päevade kaupa võib vee- ja elektritarbimine olla väga madal ning siis tõusta mõneks tunniks järsult, kui majja saabub kümme tuhat inimest. Kord kuus loetud arvestinäit surub kogu selle dünaamika üheks numbriks. Sellest on vähe abi nii lekete avastamisel kui ka vastamisel küsimusele, mis käitajat tegelikult huvitab: kui palju vett ja elektrit konkreetne üritus tarbis ning mida see maksma läks?
Lähteülesanne oli pragmaatiline: alustada veest, kus lekkerisk on kõige suurem, ning valida sidevõrk, mille peale saaks hiljem tuua ka elektri ja järgmised mõõtepunktid. Seda kõike ilma suurt hoonet ümber kaabeldamata ja ilma iga arvestitüübi jaoks eraldi süsteemi ehitamata.
- Kümned veearvestid laiali köökides, baarides, riietusruumides ja tehnoruumides
- Elektriarvestid hoopis teisest maailmast – teine tootja, teine protokoll
- Tarbimine on seotud üritustega, mitte kalendrikuudega
- Ei mingit kaabeldust ega sõltuvust ürituspaiga IT-võrgust
Mida me ehitasime
Üks wM-Bus võrk, iga arvestitüüp.
Ühe hoone sees on wM-Bus õige tööriist: lühike leviala ei ole piirang, raadio on vee-, soojus- ja elektriarvestite vahel standardne ning arvestid töötavad aastaid oma patareil. Kaks Lobaro wM-Bus lüüsi, võrgutoitel ja kummalgi oma NB-IoT ühendus, kuulevad iga arvestit areenis ja edastavad telegrammid Divakosse – ilma kaablitõmbamise ja tulemüüripiletiteta.

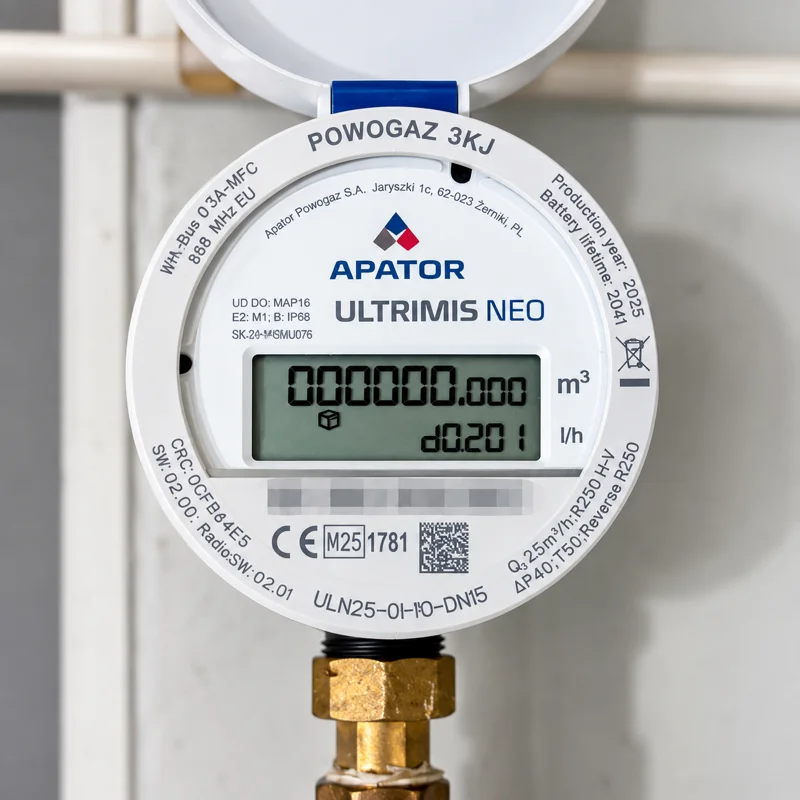

Vee pool töötab Apator Ultrimis NEO ultraheliarvestitel. Elektriarvestid saatsid juba OMS-telegramme üle wM-Bus võrgu, krüpteerituna turvarežiimis 5; Divako dekodeerib need arvestite võtmetega ja paigutab näidud samasse andmemudelisse veega. Mõlemad saabuvad iga 15 minuti järel, peal lekke-, tagasivoolu- ja anomaaliatuvastus.
- Apator Ultrimis NEO ultraheli-veearvestid – ilma liikuvate osadeta, 16-aastane patarei
- OMS-elektriarvestid üle wM-Bus võrgu, turvarežiim 5 (AES-128), dekodeeritakse otse platvormis
- Kaks võrgutoitel Lobaro lüüsi NB-IoT ühendusega katavad kogu hoone
- 15-minutilised vee- ja elektrinäidud ühes andmemudelis
- Lekke- ja anomaaliahoiatused esimesest päevast; REST ja MQTT API-d areeni enda tööriistadele
Tulemused
Mida esimesed nädalad näitasid
Lekked leitud kahe nädalaga
Vooluhulk, mis öösel kunagi nulli ei langenud, paistis välja juba esimestest 15-minutilistest andmetest. Võimalikud lekked märgiti ära ja esimene parandus tehti enne järgmist arvet.
Elekter samas võrgus
Elektriarvestite jaoks ei ole teist süsteemi. Nende OMS-telegrammid liiguvad samade wM-Bus lüüside kaudu ja maanduvad veenäitude kõrvale.
Üritusest saab mõõtühik
15-minutilise lahutusega on kontsert või mäng andmetes selge plokk. Tarbimine ürituse kaupa – täna vesi, järgmisena elekter – on see, mille poole areen liigub.
Ruumi järgmise arvesti jaoks
Võrk on paigas. Uute veepunktide, soojuse või allmõõtmise lisamine on arvesti registreerimise küsimus – üks tehnoloogia korraga, areeni enda tempos.
"Sellise suurusega ürituspaik ei vaja suuremat võrku – ta vajab üht võrku, millega iga arvesti saab liituda. wM-Bus hoone sees ja NB-IoT hoonest välja andsid meile 15-minutilised vee- ja elektriandmed ilma ühtegi kaablit tõmbamata."
